SONATAX sc 污泥界面儀應用常見問題解決方案以及應用建議：
在分析和總結了大量客戶現場的工況以及問題之后，我們總結了以下建議：
1、安裝問題解決方案：
對于幅流式沉淀池，傳感器可安裝在刮泥機橋架上；
對于平流式沉淀池：傳感器可安裝在沉淀池平面的中間部位；
對于高密度沉淀池：傳感器可安裝在池頂混凝土結構上。
2、調試軟件：
應使用 Sludge Doctor軟件判斷傳感器的使用狀態、池深和確定污泥界面的值。對于污泥濃度較小的沉淀池，修改閥值的最低限（從默認的最小值0.3改為0.1）
3、漏水解決方案：安裝支架和傳感器接口處要安裝O型密封圈墊。
4、排泥控制的應用建議：以水源水的濁度為依據，如果是濁度大于10NTU的江河水為源水的工藝，SONATAX sc測量值可以參與排泥控制，其他情況僅作為手動排泥的參考值。
一、原因分析及解決方案：
1.1安裝點的選擇
1.1.1首先需要確保SONATAX sc探頭安裝的位置與池壁以及池中設備的距離足夠遠，以防止回波中過多干擾信號影響測量值的準確性及穩定性，使用下面的公式可以粗略的得到這個距離：
0.2米+（0.05*池子的深度（單位為米））=到池邊的距離
我們可以進行簡單的估算：
池深為5米時：SONATAX sc安裝位置距離池壁應在0.5米以上；
池深為7米時：SONATAX sc安裝位置距離池壁應在0.6米以上。
1.1.2根據常見的沉淀池種類，總結出如下幾種安裝方式：
a)幅流式沉淀池
圖1幅流式沉淀池安裝示意圖
如圖1所示，B區域?yàn)檩^為理想的安裝位置。SONATAX sc探頭可以固定在刮泥機橋架上，需要注意的是：如果刮泥機橋架為移動式的，需考慮SONATAX sc探頭電纜的走線。勿被刮泥機橋架旋轉纏繞。
b)平流式沉淀池

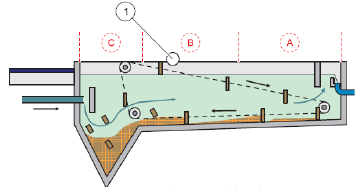

如下圖2所示，同樣B區也是較為理想的安裝區域。目前在平流式的沉淀池中，安裝在C區的情況較為普遍，產生的問題有：1、探頭安裝位置與池壁過近，回波中的干擾信號會影響測量值的準確性；2、底部污泥斗過于陡峭，SONATAX sc探頭無法準確測量出池底深度（注意：在某些平流式沉淀池的設計中，污泥斗底部為水平結構，SONATAX sc可以準確測量出池底深度。此時，污泥斗的正上方可以作為理想的安裝位置）
圖2平流式沉淀池安裝示意圖
c)高密度沉淀池

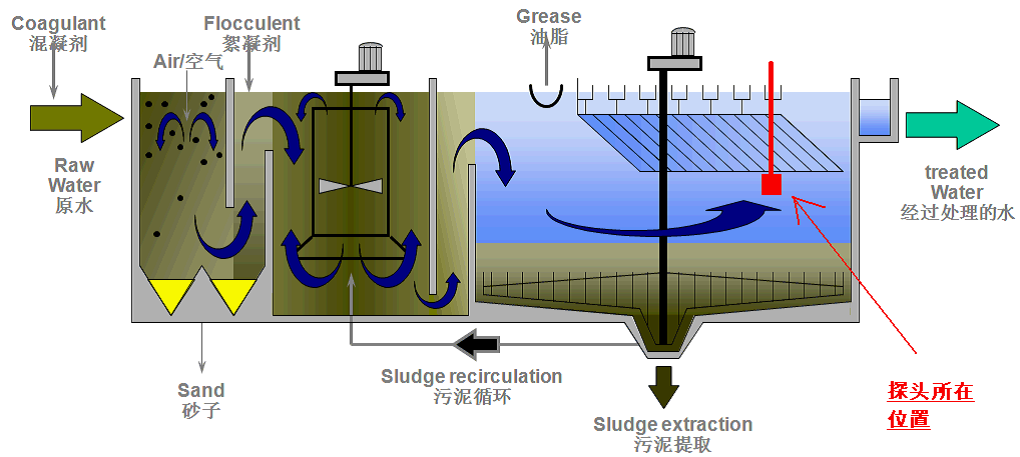

如下圖3所示安裝位置，可以通過測池底泥位的高低來控制排泥泵的啟停。SONATAX sc探頭可以固定正在池頂混凝土結構上，通過安裝流通豎井往下，插入到沉淀器（斜管或斜板）界面之下（注意：SONATAX sc的最大水下安裝深度為3m）
圖3高密度沉淀池安裝示意
1.2儀表參數設置
我們可以通過軟件Sludge Doctor的使用來判斷SONATAX sc安裝位置的使用狀態（適用于在客戶2014-01 PIB No.34-02之后生產的探頭）。通過Sludge Doctoer中的反射列表模式（Reflexmode），確定合適的“池深”，通過測量模式（Measmode）中，回波信號的突躍，判斷出一個合適的污泥界面。特別需要注意的是，在一些自來水廠（特別是水源為湖泊、水庫水、進水的濁度較小于10NTU時）的沉淀池，由于污泥濃度較?。ㄔ诔恋沓刂校勰嗵幱跍喫疇顟B(tài)，并無形成一個清晰的泥水分離界面），SONATAX sc的回波信號較弱，需要在“傳感器設置>校準>LL閥值”中，將閥值的最低限修改為0.1（自動閥值默認設置的最小值0.3）
圖4 Sludge Doctor
1.3漏水問題的解決
客戶處一直抱怨SONATAX sc漏水的問題，其實探頭本身是IP68的防護等級，綜合隊客戶現場的考察，發現漏水點易發生于安裝支架與探頭接口處（圖5）。一些客戶在該處并沒有安裝O型密封圈墊。如果客戶不方便安裝O型密封圈墊的話，可以建議在該處打上密封膠，來防止水分侵入。
圖5探頭安裝支架接口處
二、自來水廠沉淀池中對排泥工藝的優化
當自來水廠的水源是江河水、進水濁度較高（大于10NTU）界面的判斷受到干擾較少時，可以考慮SONATAX sc參與排泥的自動控制。在污泥界面儀的參與之下，排泥泵能夠自動啟停，使污泥高度保持在一個工藝的理想狀態下，實現工藝的優化。當自來水廠的水源是湖泊、水庫水、進水的濁度較低（小于10NTU），沉淀池中污泥的回波信號值較弱，污泥界面的判斷受到干擾較多時，SONATAX sc顯示的污泥界面值僅能作為手動排泥時機選擇的參考，不建議參與自動排泥控制。
如果需要更詳細數據或支持，請與哈希工程師聯系。
