【項目背景】
深圳濱河污水廠隸屬于深水集團，總設計處理量30萬噸/天，排放標準一級A，總磷限排值為0.5mg/L.。廠內有兩條處理線，即分別以A
2O和T型氧化溝為二級生物處理工藝的處理線。本測試項目針對A
2O工藝的自動除磷控制，設計處理量18萬噸/天，主要工藝流程為格柵、初次沉淀池、A
2O生物池，平流式二沉池、濾池及消毒單元，總磷的去除主要依靠A
2O工藝的厭氧-好氧原理進行生物除磷，此外投加化學藥劑輔助除磷，通過在曝氣池末端投加化學藥劑的同步除磷方法進一步去除總磷。

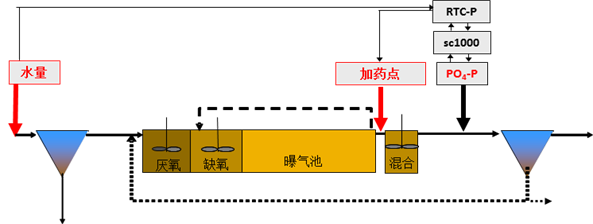

- 藥劑投加點：位于四組反應池的曝氣池末端，共4個投加點；
- 絮凝時間： PO4-P測量點位于二沉池進水配水渠，距藥劑投加點水力停留時間約8mins；
- RTC控制原理：閉環反饋，數學模型實時控制；
- 除磷方式：同步除磷；
- 除磷藥劑：聚合氯化鋁（PACL）

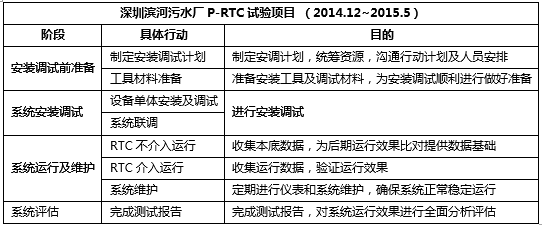

【P-RTC測試方案及進程】
【RTC運行數據分析】
- 工藝選擇的合理性

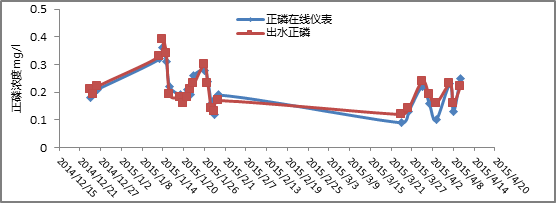

- 正磷酸鹽監測點選擇：
通過二沉池進水配水渠PO4-P在線儀表正磷濃度和最終出水正磷濃度數據比較，可以看出兩者濃度值非常接近，表明了通過控制P-RTC系統正磷控制點的濃度可實現對最終出水正磷濃度的控制。

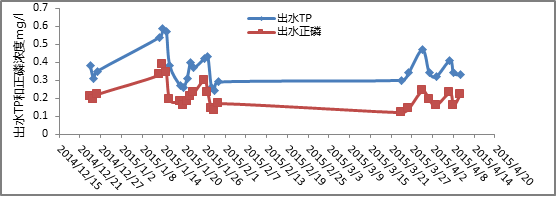

- 出水總磷vs出水正磷
通過對最終出水總磷和正磷濃度的化驗分析，可以看到兩者之間的趨勢關系，即出水中除正磷酸鹽外，還含有0.1mg/l~0.2mg/l的顆粒性總磷，這表明了通過控制正磷酸鹽濃度實現對總磷濃度的控制是完全可行的。

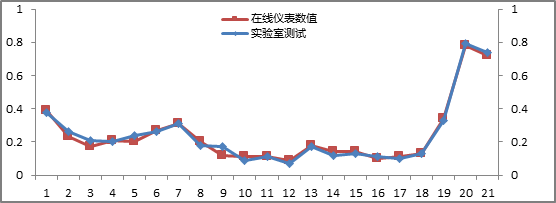

通過比較正磷在線儀表和實驗室方法對正磷的測試結果，可以看出兩者比對結果非常好，表明正磷在線儀表測試結果準確、可靠，可以被用于P-RTC系統的反饋值。
RTC控制系統控制準確性
介入運行前，在出水總磷達標的前提下，出水總磷平均0.33mg/l，其標準偏差為0.00385；介入運行后，出水總磷平均值0.35mg/l，標準偏差降低為0.00264并實現穩定達標；RTC介入前后標準偏差的降低，說明了出水總磷濃度波動的減小，獲得更穩定的出水水質。

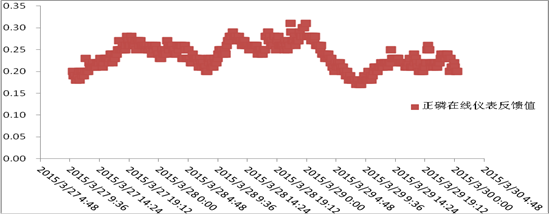

介入運行后，RTC設定的正磷值為0.23mg/l，而正磷在線儀表實際檢測出的正磷濃度在設定值附近變化，平均值為0.24mg/l，實際值與設定值很接近，說明了RTC可較好的控制正磷濃度在一定的范圍內，確保出水總磷的達標。

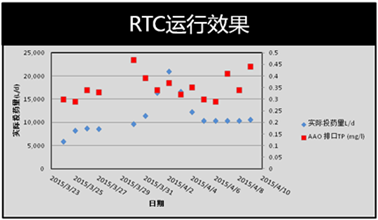

【RTC運行效果評估】
在使用哈希P-RTC化學除磷智能實時控制系統參與化學除磷工藝控制后，與濱河污水廠原有手動控制比較：
1.出水TP濃度實測值與控制濃度比較，標準偏差從0.00385降低到0.00264，標準偏差降低了32.5%；
2.出水TP達標率100%；

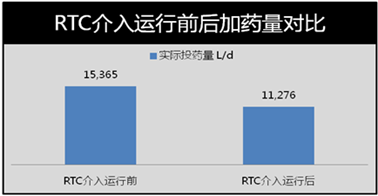

3.總投藥量從原平均每天加藥量為15,365L/d減少為11,276L/d，平均節藥比率26.7%。
【RTC性能總結】
濱河試驗項目證明： 哈希P-RTC化學除磷智能實時控制系統，利用其內置控制數學模型，及精確穩定的在線監測儀表，能夠?qū)崿F(xiàn)快速、準確、穩定的化學除磷藥劑投加實時控制，不僅能夠明顯消除由于進水不穩定造成的出水TP波動，削峰效果明顯，出水TP達標率100%，穩定達標。而且在進水TP較低時，可以自動降低絮凝劑投加量，極大地節省藥劑投加量，減少藥劑運行費用。
