???【項目背景】

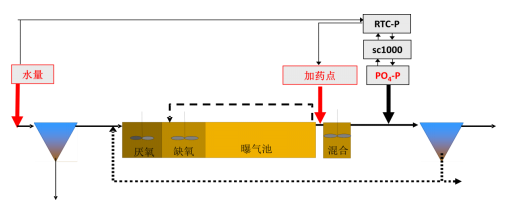

深圳濱河污水廠隸屬于深水集團，總設計處理量 30 萬噸/天，排放標準一級 A，總磷限排值為 0.5mg/L.。廠內有兩條處理線，即分別以 A2O 和 T 型氧化溝為二級生物處理工藝的處理線。本 測試項目針對 A2O 工藝的自動除磷控制，設計處理量 18 萬噸/天，主要工藝流程為格柵、初次 沉淀池、A2O 生物池，平流式二沉池、濾池及消毒單元，總磷的去除主要依靠 A2O 工藝的厭氧 -好氧原理進行生物除磷，此外投加化學藥劑輔助除磷，通過在曝氣池末端投加化學藥劑的同步 除磷方法進一步去除總磷。
?
| 藥劑投加點 |
位于四組反應池的曝氣池末端，共 4 個投加點 |
| 絮凝時間 |
PO4-P 測量點位于二沉池進水配水渠，距藥劑投加點水力停留時間約 8mins |
| RTC 控制原理 |
閉環反饋，數學模型實時控制 |
| 除磷方式 |
同步除磷 |
| 除磷藥劑 |
聚合氯化鋁（PACL）
|

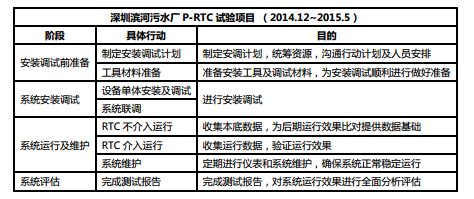

【P-RTC 測試方案及進程】
【RTC 運行數據分析】
一、工藝選擇的合理性

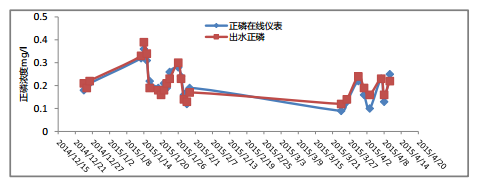

1. 正磷酸鹽監測點選擇：
通過二沉池進水配水渠 PO4-P 在線儀表正磷濃度和最終出水正磷濃度數據比較，可以看出 兩者濃度值非常接近，表明了通過控制 P-RTC 系統正磷控制點的濃度可實現對最終出水正 磷濃度的控制。

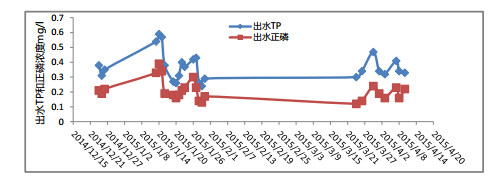

2. 出水總磷 vs 出水正磷
通過對最終出水總磷和正磷濃度的化驗分析，可以看到兩者之間的趨勢關系，即出水中除 正磷酸鹽外，還含有 0.1mg/l~0.2mg/l 的顆粒性總磷，這表明了通過控制正磷酸鹽濃度實 現對總磷濃度的控制是完全可行的。

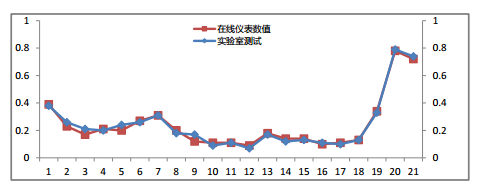

二、測量儀表的精確性
通過比較正磷在線儀表和實驗室方法對正磷的測試結果，可以看出兩者比對結果非常好， 表明正磷在線儀表測試結果準確、可靠，可以被用于 P-RTC 系統的反饋值。
三、RTC 控制系統控制準確性

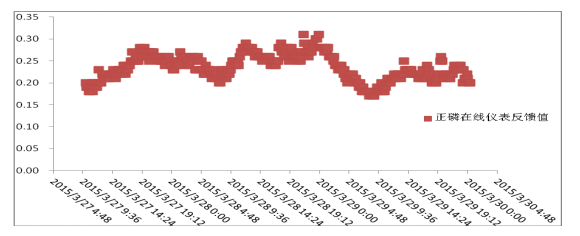

介入運行前，在出水總磷達標的前提下，出水總磷平均 0.33mg/l，其標準偏差為 0.00385； 介入運行后，出水總磷平均值 0.35mg/l，標準偏差降低為 0.00264 并實現穩定達標；RTC 介入前后標準偏差的降低，說明了出水總磷濃度波動的減小，獲得更穩定的出水水質。 介入運行后，RTC 設定的正磷值為 0.23mg/l，而正磷在線儀表實際檢測出的正磷濃度在設 定值附近變化，平均值為 0.24mg/l，實際值與設定值很接近，說明了 RTC 可較好的控制正 磷濃度在一定的范圍內，確保出水總磷的達標。

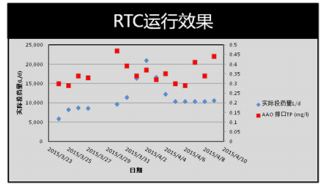

【RTC 運行效果評估】
在使用哈希 P-RTC 化學除磷智能實時控制系統參與化學除磷工藝控制后，與濱河污水廠原有手 動控制比較：
1. 出水 TP 濃度實測值與控制濃度比較，標準偏差從 0.00385 降低到 0.00264，標準偏差降 低了 32.5%；
2. 出水 TP 達標率 100%；

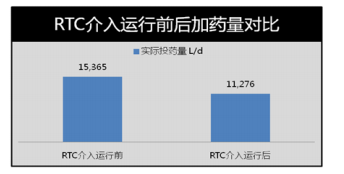

3. 總投藥量從原平均每天加藥量為 15,365L/d 減少為 11,276L/d，平均節藥比率 26.7%。
【RTC 性能總結】
濱河試驗項目證明： 哈希 P-RTC 化學除磷智能實時控制系統，利用其內置控制數學模型，及精 確穩定的在線監測儀表，能夠實現快速、準確、穩定的化學除磷藥劑投加實時控制，不僅能夠 明顯消除由于進水不穩定造成的出水 TP 波動，削峰效果明顯，出水 TP 達標率 100%，穩定達 標。而且在進水 TP 較低時，可以自動降低絮凝劑投加量，極大地節省藥劑投加量，減少藥劑運 行費用。
